AW气动执行器主要特点：
AW系列气动执行器分为双作用式和单作用式(弹簧复位)，两个分体气缸，输出扭矩丈，动作灵活平稳；缸体内壁和活塞轴镀硬铬，具有很好的抗磨性，所有滑动部件之间配有无油润滑轴和导向环以降低磨擦系数，延长使用寿命，AW气动执行器的u型曲线特性输出扭矩更适用于大口径球阀、蝶阀等转角行程阀门的启、闭和调节。也适用于其他回转运动的场合，是实现工业管道自动化的理想装置。

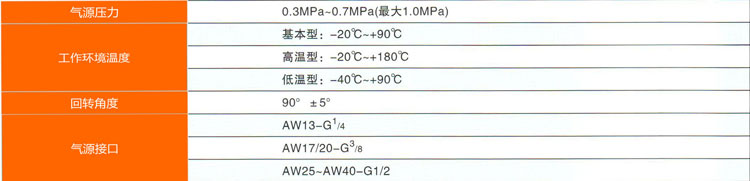

标准参数：

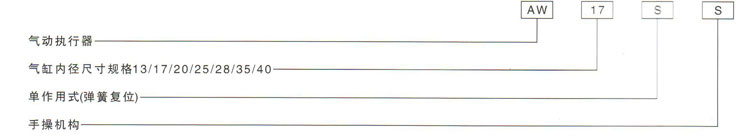

型号编制：
型号选择：
选用时，先确定阀门启、闭时的扭矩，再根据阀门使用的流体介质，增加安全值。对清洁、润滑介质增加20%安全值；对水蒸汽或非润滑的介质增加25%安全址；非润滑的干气介质增加60%安全址；非润滑的用气体输送的颗料粒粉料介质增加1005安全值。然后根据气源工作压力，查找双作用式或单作用式扭矩表，可得到准确的执行器型号。单作用式输出扭矩表中，最小弹簧扭矩即为关闭阀门时的扭矩，最大弹簧扭矩即为打开阀门的扭矩。
AW气动执行器及附件的功能和用途：
1、双作用执行器：对阀门开启和关闭的两位式控制。
2、单作用执行器(弹簧复位)：在电路、气路控制或有故障时，自动关闭阀门。
3、双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能(可提供防爆型)。
4、单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开(可提供防爆型)。
5、限位开关回讯器：远距离传送阀门开或关位置的信号(可提供防爆型)。
6、电气定位器：根据电流信号(4-20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。
7、气动定位器：根据气压信号(标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。
8、电气转换器：将电流信号转换成气压信号，与气动定位器配套使用(可提供防爆型)。
9、气源处理三联件：包括空所减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件起润滑作用。
10、手操机构：自动控制在不正常情况下可以手动操作阀门的启闭。

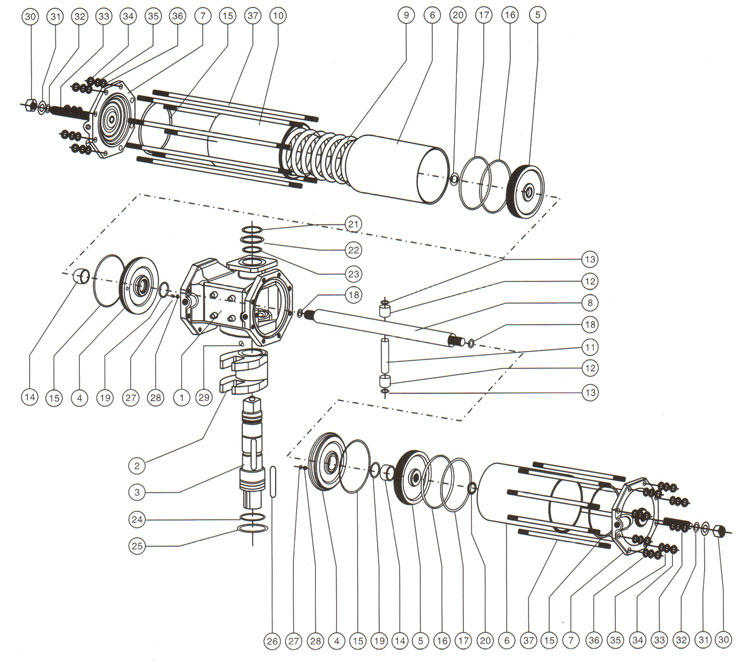

AW系列气动执行器结构图：

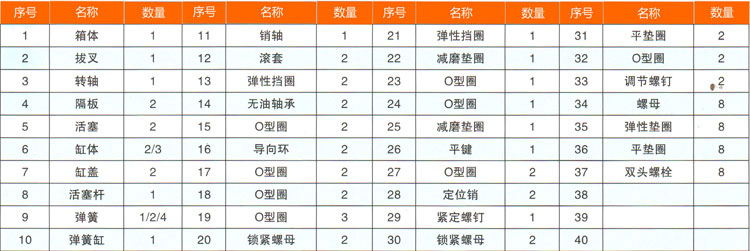

零部件表：

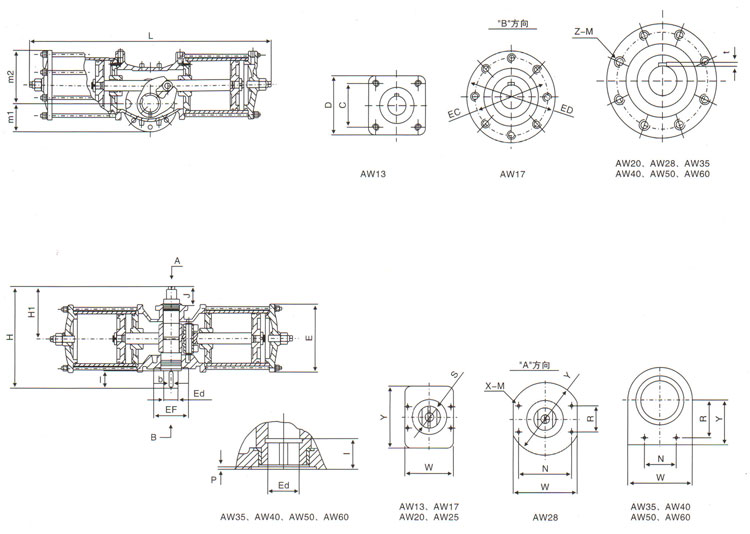

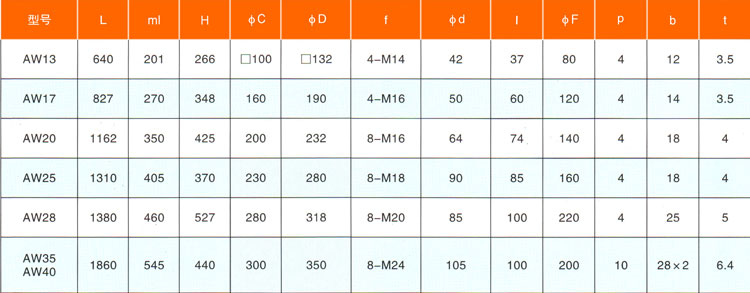

AW双作用式外形尺寸：

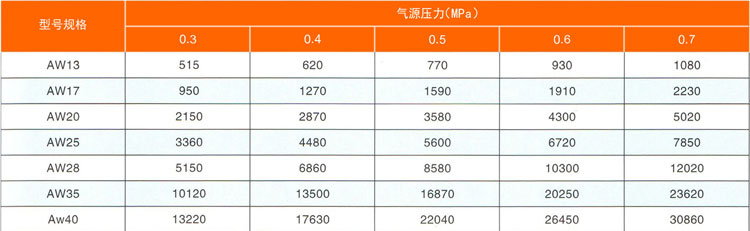

AW双作用式气动执行器输出扭矩：

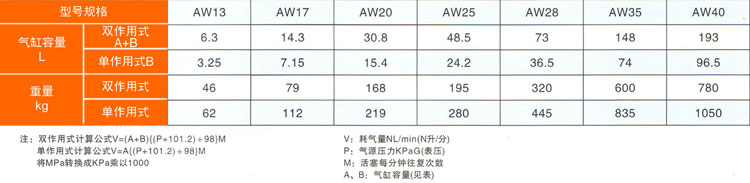

气缸容积及重量和耗油气量计算：
安装使用与维护：
1、气动执行器可与阀门直接安装联接，也可通过支架与接头进行安装联按。联接紧固件不得松动。
2、保证执行器输出轴与阀杆安装的同轴度，并转动灵活，无爬行现象。
3、联接管道、接头、附件等应清洁干净。
4、电磁阀排气口始终向下，当向上或水平时，应连接弯管，使排气口向下。
5、调试前应确认空气管道通畅，气压、电压、信号等符合要求。
6、压缩空气应经过过滤、干燥、露点-15°C以下要除湿。
7、调试时电磁阀应开到自动位置。
8、气动操作时，应断开手动装置，手动操作时应断开气动装置。
9、执行器上安装的各种附件，应分别参照使用说明书进行调试。
10、正常工作情况下每月检查一次，每年检修一次。
执行器附件的安装示意图：
