中线型软密封蝶阀

中线型软密封蝶阀
在线提交订单电话:0577-67987832 传真:0577-67987955

概述:

中线软密封蝶阀是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。这种阀门即可作切断介质用,又可作调节介质的流量用。驱动装置根据用户要求,分别可采用手动、电动、气动等方式。选用不同材料的零件,配置不同材料的密封圈,可适用不同的介质、工况,使成本与性能达到最佳效果。

软密封蝶阀适用于温度≤120℃或≦150℃,公称压力≤1.6  Mpa给排水、污水、食品供暖、燃气、船舶、水电冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和节流介质。气主要特点为:

1、  小巧轻便,容易拆装及维修,并可在任意位置安装。

2、  结构简单、紧凑,操作扭矩小,90°回转开启迅速。

3、  流量特性趋向直线,调节性能好。

4、  碟板与阀杆的连接采用无销钉结构,克服了可能的内泄漏点。

5、  碟板外圆采用球面造型,提高了密封性能及延长了阀门的适用寿命,带压迫闭5万次以上仍保持零泄漏。

6、  密封件可更换且密封可靠达到双向密封。

7、  蝶阀可根据用户要求喷涂覆层,如尼龙或聚四氟类。

8、  该阀可设计成法兰连接和对夹连接。

9、  驱动方式可选用手动、电动、或气动。

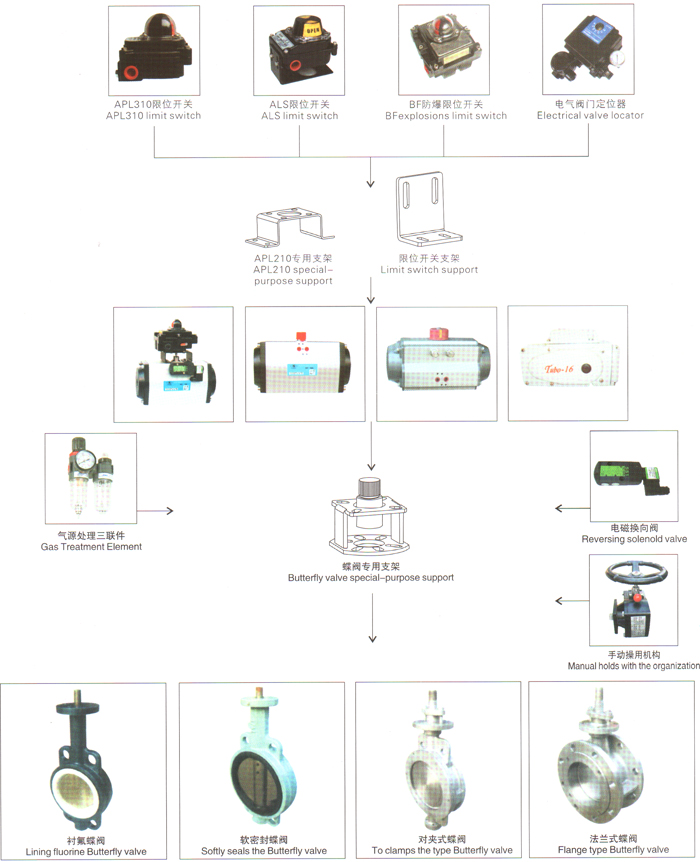

阀门配置示意图:

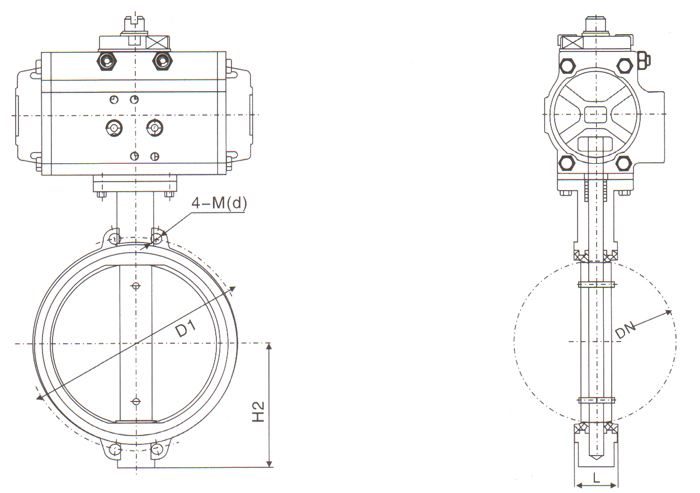

主要外形:

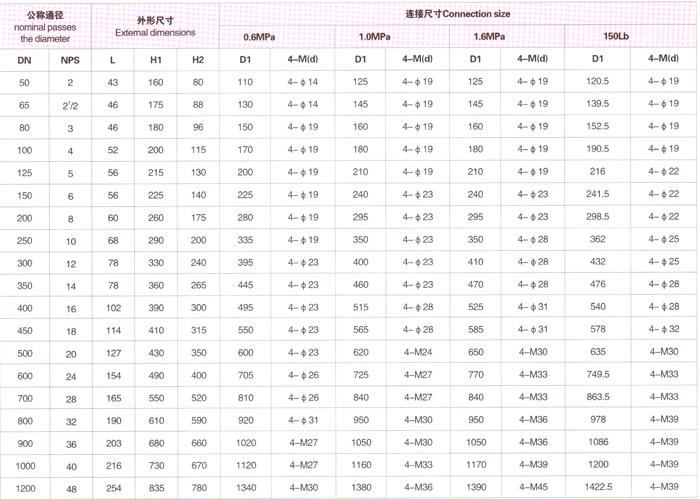

连接尺寸:

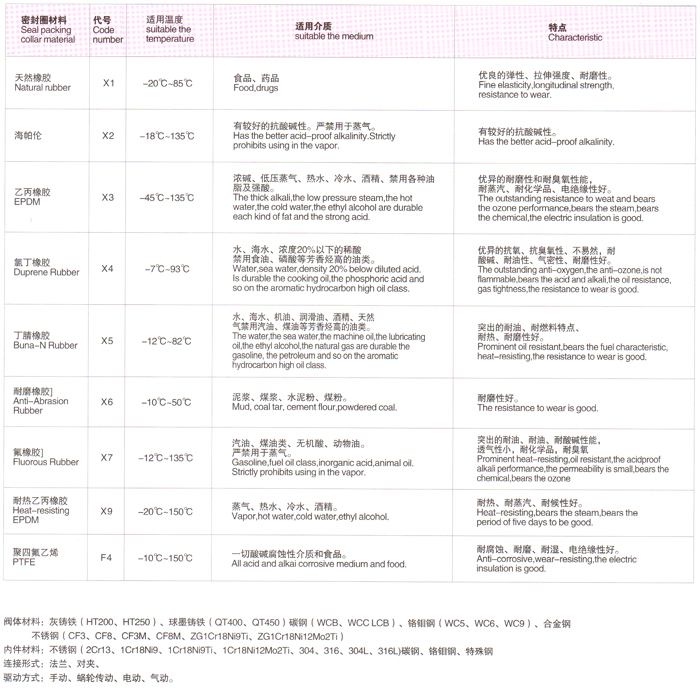

蝶阀材料:

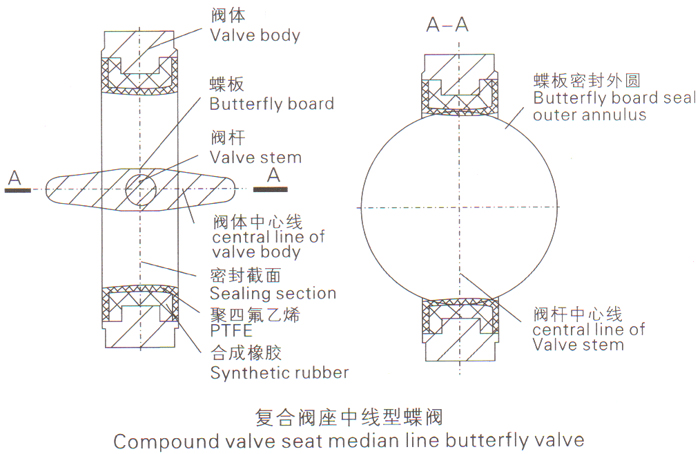

结构图:
